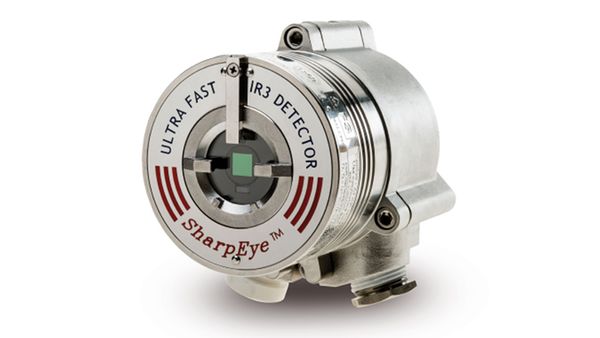

Spectrex, Ultra-Hızlı multispektrumlu IR3 Alev Dedektörü olan 40 / 40UFI, uzun mesafelerdeki hidrokarbon yakıtını ve gaz alevlerini algılar. Özellikle,1 ft (0,3 m) çapındaki gaz bulutu patlamasını maksimum 50ms'de, 1 ft (0,3 m) çapındaki küre şeklinde methan-hava karışımı patlamaları içinse 66 ft (20m)'de yüksek hata bağışıklığı(koruma) ile algılamak için tasarlanmıştır. 40/40 serisinden bir ürün olan 40/40UFI serinin bir özelliği olarak piyasada bulunan en sağlam ve suya karşı koruması olan alev dedektörlerinden biridir. Buğulanma ve buzlanmayı önlemek için ısıtmalı penceresi iletişim için HART protokolü, düşük güç tüketimi ve daha hafif, kompak bir tasarım ile sektörün öne çıkan ürünüdür.
Çoklu Spectrum Tasarımı - Uzun mesafe algılama ve yanlış alarm bağışıklığı(koruma)
Yüksek Hızlı Tepki - 50ms
Hassaslık Seçimi - Zone Kontrolü
Otomatik ve Manuel Test (Built-In-Test (BIT)) - Uzun süre güvenilir bir şekilde çalışmayı sağlamak
Isıtmalı Pencere - Zorlu hava koşullarında kullanım için (kar, buz, buğulanma)
Yüksek Dayanıklılık - MTBF - minimum 150,000 çalışma saati
Onay: SIL2 – TUV
Teklikeli Alan Sınıfı:
Zone 1 & 2 IIC Gaz Grubu
Zone 21 & 22 IIIC Toz Grubu
Ex Onayları:
ATEX & IECEx
FM/FMC/CSA
TR CU (EAC)
3. Taraf Performans ve Test Onayları
EN54-10 (VdS)
FM3260
Güvenilirlik
IEC61508 - SIL2 (TUV)
| Tip | IR3 |
| Algılama Menzili | 90m |
| Hassasiyet Aralıkları | 56 ft (20m) ila 300 ft (90m) arasında 1 ft2 (0.1m2) n-heptan alevi için 4 hassas aralık |
| Tepki Süresi | 131ft de (40m) tipik olarak 2 saniye Tipik olarak 300ft de (90m) 10 saniye Yüksek Hızlı Yanıt; 66 ft de (20 m) 1 ft çapında küre metan-hava karışımı patlaması için 50 milisaniye |
| Ayarlanabilir Gecikme | 30 saniye kadar |
| Görüş Alanı | Yatay 90º; Dikey 90º |
| Built-in-Test (BIT) | Otomatik |
| Çalışma Sıcaklığı | -67ºF ila + 167ºF (-55ºC ila + 75ºC) Opsiyonel:-67ºF ila + 185ºF (-55ºC ila + 85ºC) Depolama: -67ºF ila + 185ºF (-55ºC ila + 85ºC) |
| Bağıl Nem | % 95 e kadar yoğuşmasız - kısa süreler için% 100 e kadar bağıl nem dayanır |
| Diğer | Isıtmalı pencere - sert hava koşullarında (kar, buz, yoğunlaşma) kullanım için |
| Çalışma Voltajı | 24 VDC nominal (18-32 VDC) |
| Güç Tüketimi | Bekleme: Maks. 90mA (ısıtmalı 110mA) Alarm: Maks. 130mA (ısıtmalı 160mA) |
| Kablo Giriş Opsiyonları | 2 x 3/4" - 14NPT veya 2 x M25 x 1.5 mm ISO |
| Kablolama | 12 - 22AWG (0,3 mm2 - 2,5 mm2) |
| Elektriksel Giriş Koruması | MIL-STD-1275B ye göre |
| Elektromanyetik Uyumluluk | EMI / RFI EN61326-3 ve EN61000-6-3 e göre korumalı |
| Röle Çıkışları | Alarm, Arıza ve Yardımcı voltajsız kontaklar 30V DC de 2A |
| Sinyal Çıkış | 0-20mA(kademeli) HART Protokolü RS-485, Modbus Uyumlu |
| Gövde | Paslanmaz Çelik |
| Ölçü/Ağırlık | 4" x 4.6" x 6.18" - 101.6 x 117 x 157 mm Dedektör (St.St.) 6,1 lb (2,8 kg) Dedektör, alüminyum 2,8 lb (1,3 kg) Eğimli montaj ayağı 2,2 lb (1,0 kg) |
| Standartlar | Çevre Standartları Nem, Tuz, Sis, Titreşim, Mekanik Şok, Yüksek Sıcaklık, Düşük Sıcaklık için MIL-STD-810C yi Karşılamaktadır |
| Koruma Tipi | EN60529, NEMA 250 6P uyarınca IP66 ve IP67 |
| ATEX İşareti | Atex ve IECEx Ex II 2 G D Ex db eb op is IIC T4 Gb Ex tb op is IIIC T96°C Db (-55°C < Ta < +75°C) FM/FMC/CSA Class I Div. 1, Groups B, C & D Class II/III Div. 1, Groups E, F & G TR CU (EAC) 1 Ex db eb op is IIC T4 Gb X Ex tb op is IIIC T96°C Db X (–55°C < Ta < +75°C) |
| Patlayıcı Sınıfı(Zone) | Zone 1 & 2 IIC Gaz Grubu Zone 21 & 22 IIIC Toz Grubu |
| Sertifika | IEC61508 - SIL2 (TUV) EN54-10 (VdS)br> MED "Wheelmark" onayı (DNV) FM3260br> |
| PSE40/40-001 | ayarlanabilir bir montaj braketidir. |  |
| PSE777650 40/40 | alev dedektörleri için geliştirilen özel Hava Kalkanı, yağ buharlarına, kuma, toza ve diğer partikül maddelere maruz kalabilecekleri zorlu çevre koşullarında kurulumlarına izin verir. |
 |
| PSE789260-1 | U cıvatalı montaj, 2 ”, 3” veya 4" boru montajını kolaylaştırmak için mevcuttur. Malzeme: Paslanmaz Çelik PSE789260-1 - Boru 3 ”Versiyonu PSE789260-2 - Boru 2” Versiyon PSE789260-3 - Boru 4” Versiyon |
 |
| PSE777163 / PSE777263 | Hava Koşullarına Karşı Koruyucu, dedektörü yağmurdan ve kardan ve doğrudan güneşten gelen aşırı sıcaklıklardan korumak için tasarlanmıştır. PSE777263 Plastik (ABS iletken), kırmızı PSE777163 Paslanmaz çelik, kırmızı epoksi |
 |
| PSE794079 | Spectrex Host yazılımıyla birlikte kullanılan RS485 / USB dönüştürücülü USB RS485 Kablo Demeti Kiti, kullanıcının tüm 40/40 serisi alev dedektörlerinde ayarları yeniden yapılandırmak veya tanılama gerçekleştirmek için mevcut herhangi bir PC veya dizüstü bilgisayara bağlanmasını sağlar |
 |
| PSE777670 | Kanal Montajı, yüksek sıcaklıkların olduğu alanlarda veya dedektörün alan içine monte edilemediği durumlarda alev algılamaya izin verir. Yüksek sıcaklıktaki kanal uygulamalarında kuruluma izin vermek için özel optik pencereli özel bir kanala montaj düzenlemesi içerir. Tüm Spectrex 40/40 Serisi alev dedektörleri ile kullanılabilir |
 |
